Horizontální provzdušňovač

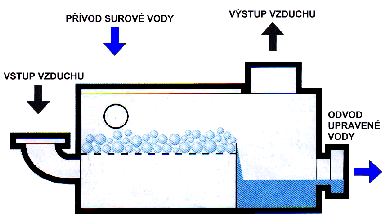

Horizontální provzdušňovače vody (dále HPV) jsou zařízení pracující na principu kontinuální nízkotlaké aerace úzké vrstvy vody.
Zařízení je vhodné pro efektivní před úpravu vody, jako odkyselování, provzdušnění vody, a k odstraňování těkavých kapalin a rozpuštěných plynů (např. radonu, CO2, sirovodíku, chlorovaných aromatických uhlovodíků, lehkých frakcí ropných látek, atd.)
V jednoduchých případech mohou horizontální provzdušňovače HPV pracovat samostatně, nebo jsou součástí složitějších technologických celků pro úpravu (čištění) vody.
Vyjímatelné perforované mezidno (rošty) je vyrobeno nejčastěji z děrovaných plechů z nerezavějící „potravinářské“ oceli.
Zařízení horizontální provzdušňovač HPV se skládá z tělesa provzdušňovače a vysokotlakého ventilátoru.
Horizontální provzdušňovač může být vybaven ještě:
a) akumulační nádrží na výstupní vodu
b) vzduchovým sorpčním filtrem pro zachycení těkavých látek a plynu ze stripovacího vzduchu
c) zařízením k vícenásobné recirkulaci upravované vody
Technologie provzdušňování
Horizontální provzdušňovač HPV lze dle účelu použití rozdělit zhruba na dvě základní skupiny, které se liší hlavně velikostí poměru
voda : vzduch na :
a) HPV pro sanační účely
b) HPV pro úpravu vody
Konstrukční provedení HPV
Je ovlivněno především velikostí HPV (tj. průtokem v l/sec.) a dále pak i použitím a umístěním HPV:
- v terénu (při asanacích)
- v úpravách vody (tedy uvnitř budov) s event. možností využití závěsných zvedacích prostředků (kladkostrojů atd.)
Materiálové provedení
- HPV + distributor vody: polypropylen
- děrované rošty: nerezový plech
- pryžové těsnění: pryže EPDM
Všechny tři skupiny použitých materiálů mají atesty zdravotní nezávadnosti pro styk s pitnou vodou (viz příloha).
Na přání lze dodat horizontální provzdušňovač HPV v materiálovém provedení ocel uhlíková (lze žárově zinkovaná), ocel pozinkovaná, ocel nerezová
Typ HPV | Průtok vody l/s |
Základní rozměry | Typ HPV | Průtok vody l/s | Základní rozměry | ||||
Délka L |
Šířka B | Výška H | Délka L | Šířka B | Výška H | ||||
HPV1 | 1 | 1300 | 550 | 800 | HPV12 | 12 | 3400 | 1130 | 1000 |
HPV2 | 2 | 1500 | 730 | 800 | HPV13 | 13 | 3500 | 1130 | 1000 |
HPV3 | 3 | 1900 | 880 | 800 | HPV14 | 14 | 3650 | 1130 | 1200 |
HPV4 | 4 | 2250 | 930 | 800 | HPV15 | 15 | 3350 | 1230 | 1200 |
HPV5 | 5 | 2400 | 930 | 800 | HPV17 | 17 | 3500 | 1230 | 1300 |
HPV6 | 6 | 2600 | 930 | 800 | HPV20 | 20 | 3500 | 1530 | 1500 |
HPV7 | 7 | 2700 | 930 | 900 | HPV25 | 25 | 4000 | 1530 | 1700 |
HPV8 | 8 | 2850 | 930 | 900 | HPV30 | 30 | 3500 | 2030 | 2000 |
HPV9 | 9 | 3000 | 1030 | 1000 | HPV35 | 35 | 3750 | 2030 | 2200 |
HPV10 | 10 | 3200 | 1030 | 1000 | HPV40 | 40 | 4000 | 2030 | 2500 |
HPV11 | 11 | 3400 | 1030 | 1000 |
Parametry ventilátoru jsou projektovány na základě zadaného průtoku vody, typu separované škodliviny a požadovaného stupně účinnosti.
Dle konkrétního zadání zakázky jsou pak stanoveny:
- podrobnější rozměry HPV
- typ ventilátoru, poměr voda : vzduch, typ a otáčky oběžného kola, otáčky a příkon elmotoru
- event. doplňující příslušenství (AKU nádrž, sorpční filtr, atd.)
Údaje pro objednávku horizontálního provzdušňovače
Při objednávání je nutné uvést typ látky, která má být odstraněna, požadovaná účinnost separace, max. průtok vody, provedení ventilátoru pravé nebo levé.
Zkouška účinnosti
Na odlučovače konfigurační řady LKS je akreditovanou osobou provedena zkouška účinnosti odlučovače, č. protokolu 3/241/2/2008. Akreditovanou osobou je Výzkumný ústav vodohospodářský T.G. Masaryka, veřejná výzkumná instituce, Podbabská 30, Praha 6.
